제품소개

대한민국 최고의 펌프 성능과 품질로 자부하는 신광펌프입니다.

  SGF




  제품용도

  • 화학 플랜트, 도금액여과순환, PCB부식세정, 피막처리, 표면처리, 산세처리, 반도체, 약품처리, 산체처리, 반도체, 약품처리, 염산, 황산, 물산, 질산 공장등.


  FRP 펌프란?

  • 유체의 접촉면이 FRP로 되어 있어 금속재질로 사용하기 어려운 강산 강알칼리에 적합
  • 일반적인 금속 재질 펌프로서 이송이 불가능한 염산, 황산, 질산 등을 이송할 수 있으며, 가볍고 내산성, 내식성이 좋아 각종 유독 화학 약품을 이송하는데 필수적으로 사용
  • 화학 약품을 제조하는 대단위 화학 플랜트 등에 필수적으로 사용됨



  제품특징

  • 레진인젝션 성형장치(특허 제 0260774호)의 초고압(3000Kg/㎠)DP 의한 정밀 압축성형제품으로 하자율 0%에 도전하는 세계시장 도전 제품이다.
  • 생산원가 절감-자동화 시스템으로 인력과 재료 및 소요동력 절약
  • 내구성 및 강도 향상
  • 금형에 의한 압출 성형
  • 내산성, 내식성, 내마모성 향상
  • 표준화
  • 성형 후 2차, 3차 가공 없이 조립
  • 표준효율 향상
  • 품질향상
  • FRP 성형 시 발생하는 에어 포켓 최소화
  • FRP 경화 시 발생하는 수축 및 뒤틀림 최소화
Capacity 0.05~7.5m/min
Total Head Max 65m
Temperature Max 120℃
Revolution 1750, 3500rpm 1450, 2900rpm
Rotation CW(Clockwise viewed from coupling end)
Shaft Sealing Mechanical(Sic/Carbon, Unbalance, Rubber:Bellows Type
Flange KS10kgf/cm(JIS 10kgf/cm), FF Type
Bearing Lubrication Oil Bath Type
Bore 32~150mm

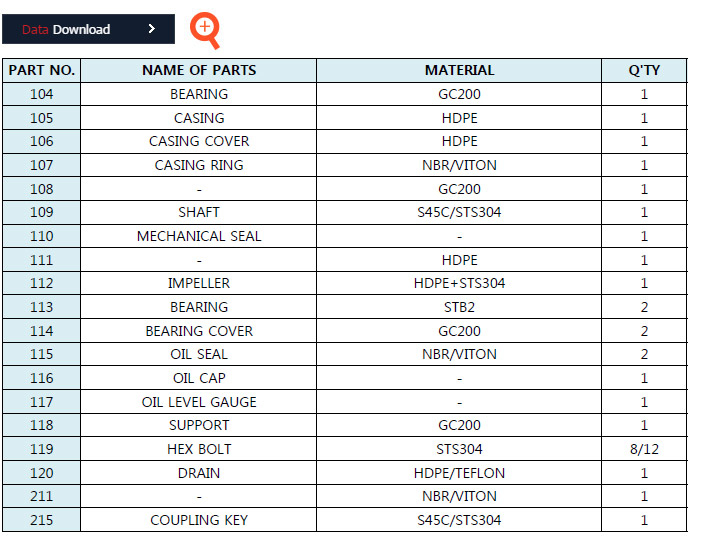

  주요부품

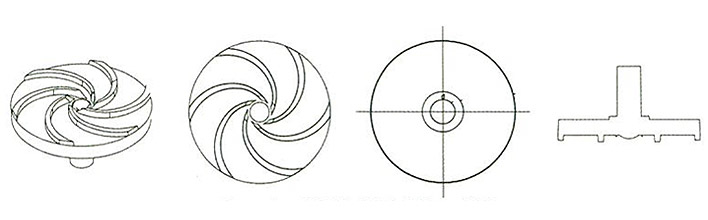

  • 임펠러(IMPELLER)_2D 설계 및 부품 개발

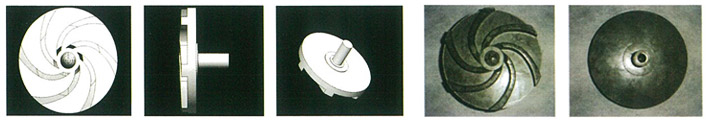

  • 임펠러(IMPELLER)_3D 설계 및 부품 개발

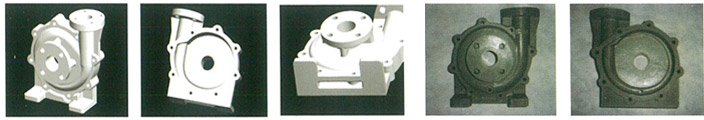

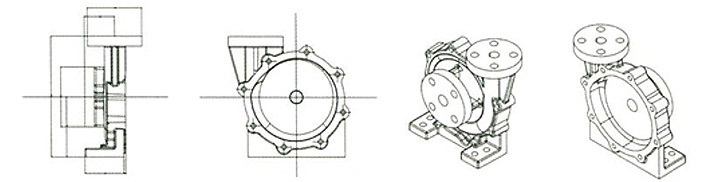

  • 케이싱(CASING)_2D 설계 및 부품 개발





  • 케이싱(CASING)_3D 설계 및 부품 개발

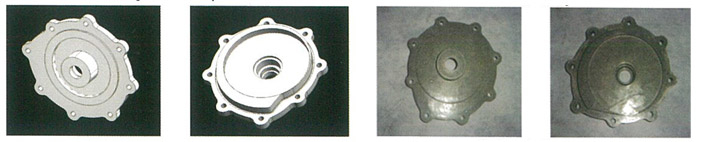

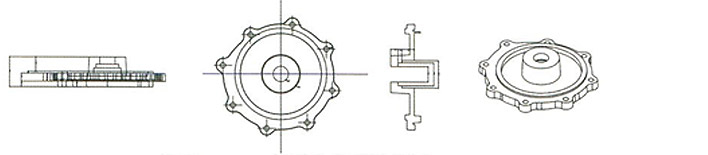

  • Casing cover 2D설계 및 부품 개발




  • Casing cover 3D설계 및 부품 개발

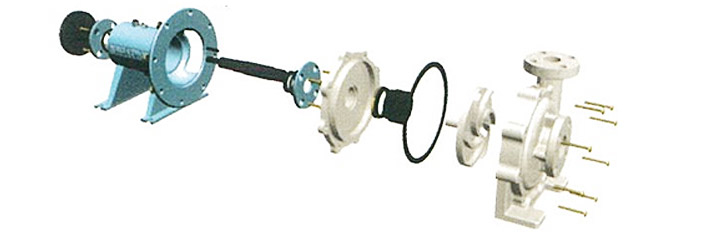

[ 분해 조립도 및 완성도 모습(Disassembly, Assembly Drawing and Completed Form) ]

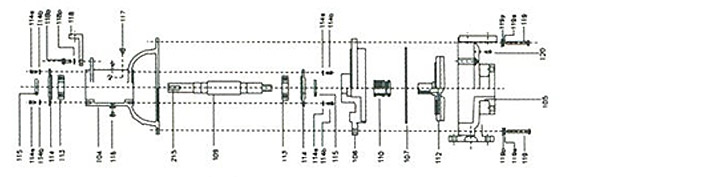

  • 2D설계 분해 조립도




  • Casing cover 3D 설계 및 렌더링

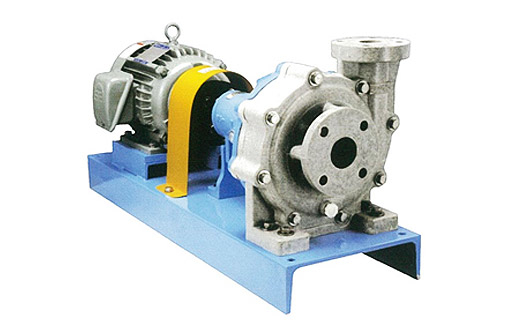

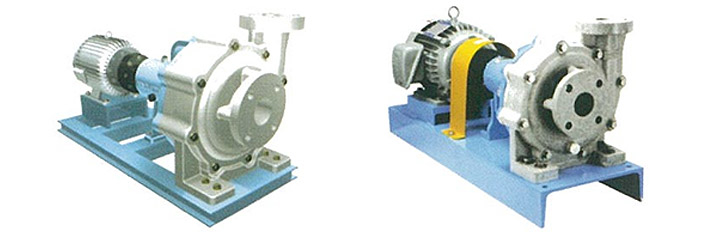

  • 조립 외형도(Completed image)

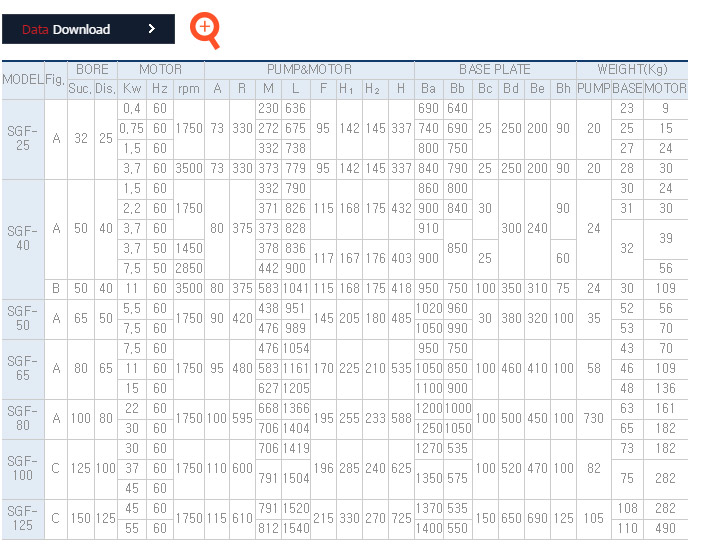

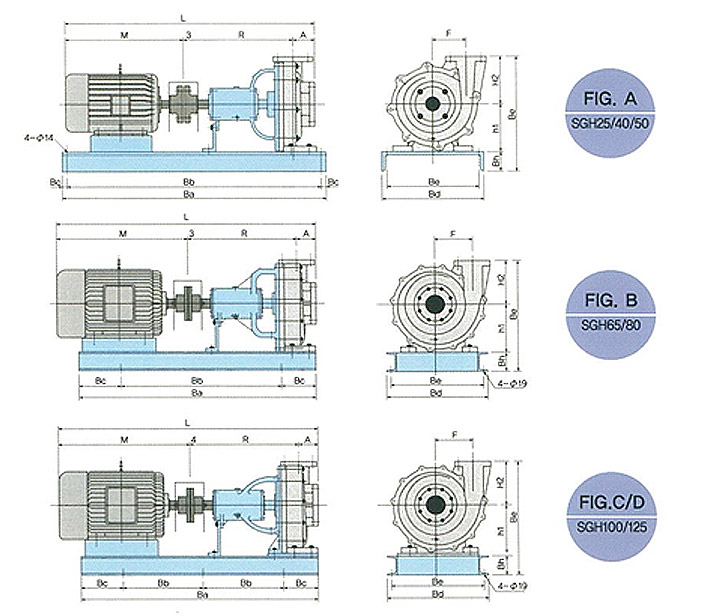

  OUTLINE DIMENSIONS

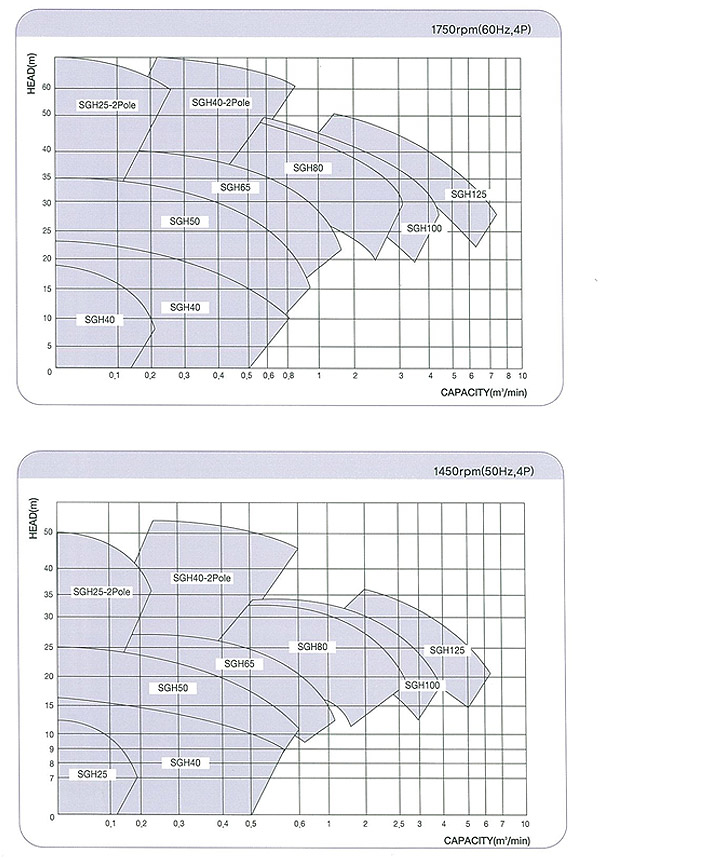

  SELECTION CHART

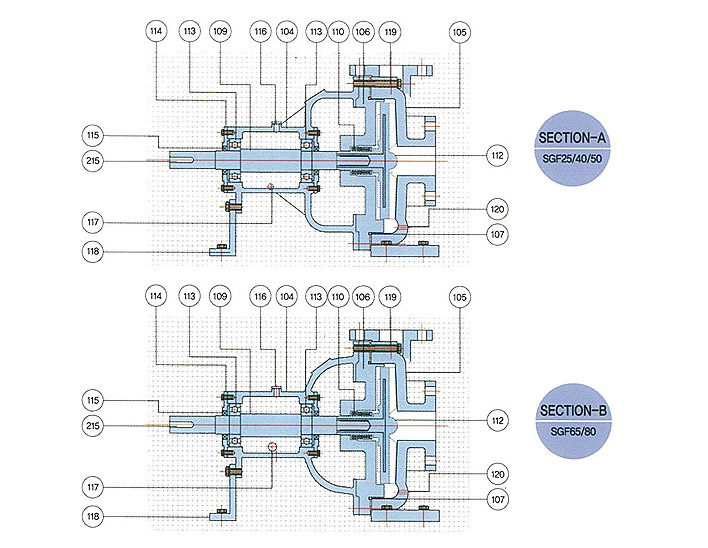

  SELECTION DRAWING
