제품소개

대한민국 최고의 펌프 성능과 품질로 자부하는 신광펌프입니다.

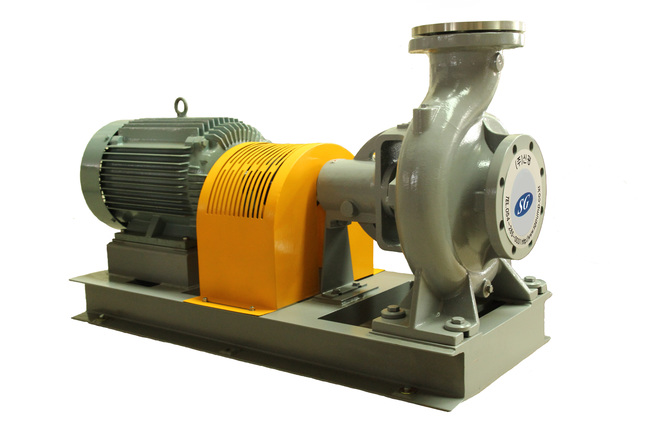

  SGV(소형볼류트펌프/END SUCTION VOLUTE PUMP)






  MATERIAL

  • STS304,  STS316
  • HASTFLLOY B/C/D
  • ALLOY20 (DURIMET20)
  • CAST STEEL(SC46)
  • CAST IRON(GC20)
  • DUCTILE CAST IRON(GCD)


  FLANGE STANDARD

  • KS JIS 10kg/㎠
  • 기타, 국제규격은 주문제작 가능
  • ANSIRBRUR
  • KS 5~20kg/㎠
  • DIN규격


  APPLICATION

  • 일반산업용(해수, 화학액, 기름, 알칼리, 공업용수), 화학공업용(내산용), 가정용수, 급수시설 및 비딩용수처리용, 냉난방순황요, 관개 및 선방용, 스프링 쿨러, 위생요, 농수용등
  • 화학공업용, 석유정제공업용, 석유화학공업용 기타산업용



  FEATURE

  • 적용규격
    -     ISO 2858(국제표준화규격)
    - KS B7501(한국표준규격)
    - JIS B8313(일본표준공업규격)

  • 특성
    - 유량 양정의 표준화로 넓은 사용범위
    - 외형치수의 통일로 타사제품과 동일치구
    - 액질의 종류에 따른 특수 재질 사용가능(STS, SC, HASTELLOY, BrC)
    - 부품의 표준화로 최대의 호환성 유지
    - 토출 구경이 중앙상부에 위치하여 배관 하중의 안전성과 가동시 Balance 유지
    - Back Pull Out 구조로 분해시 설비 배관의 해체없이 작업
    - 용도에 따른 패킹 및 M/Seal 사용가능

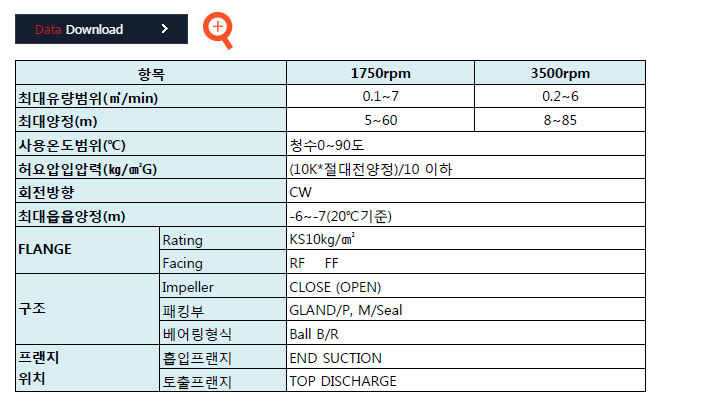

  표준사양 (STANDARD SPECIFICATIONS)

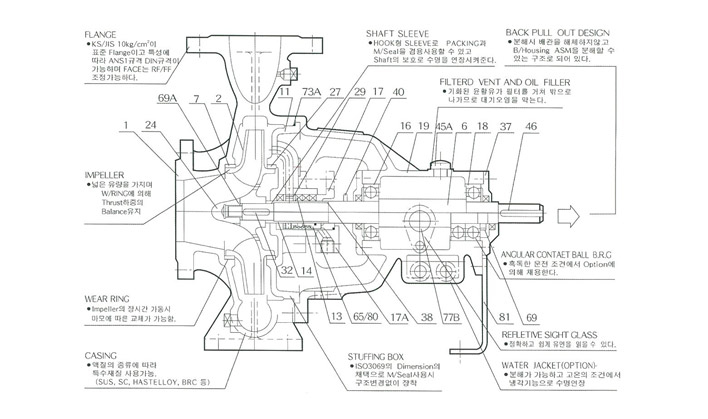

  조립도

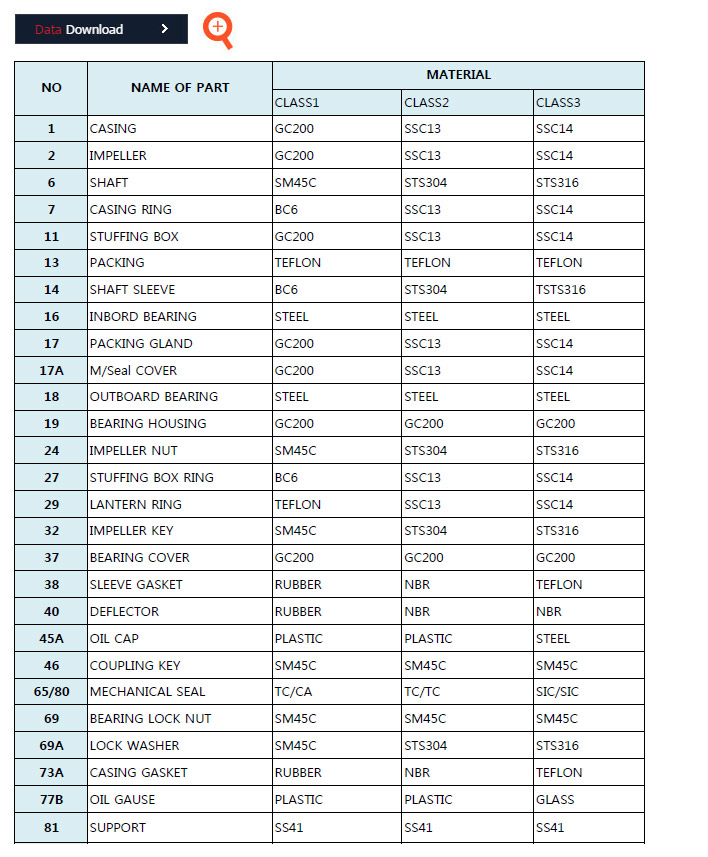

NAME OF PART & MATERIAL

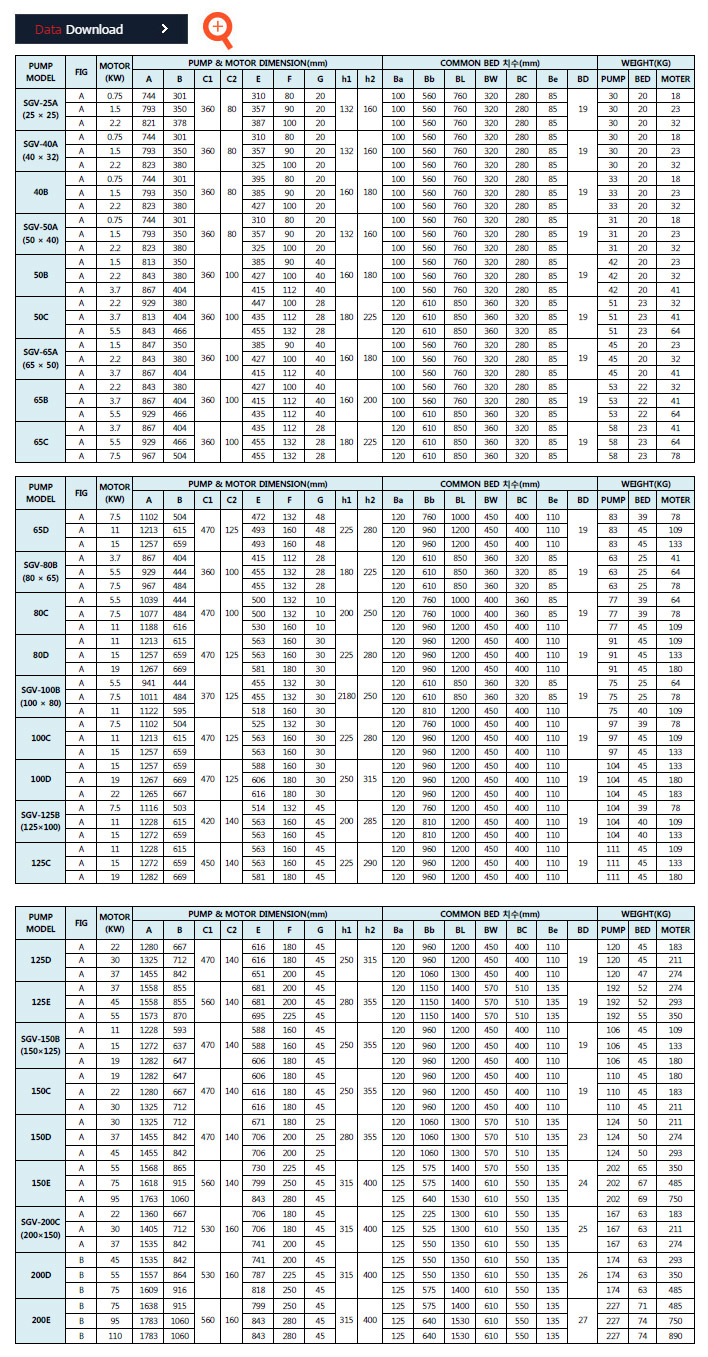

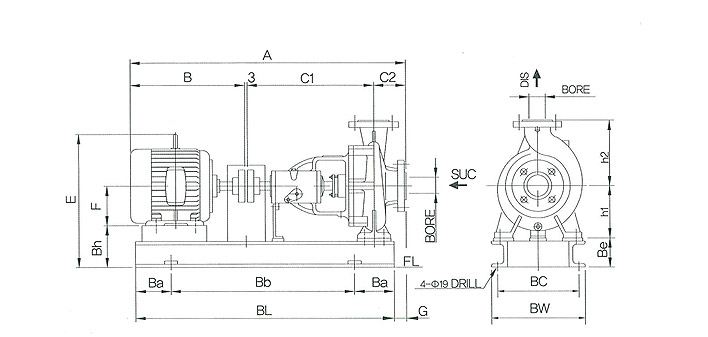

  DIMENSION





*위 자료는 참고 자료입니다.

*사용자의 사양에 따라서 변경 될수 있습니다.

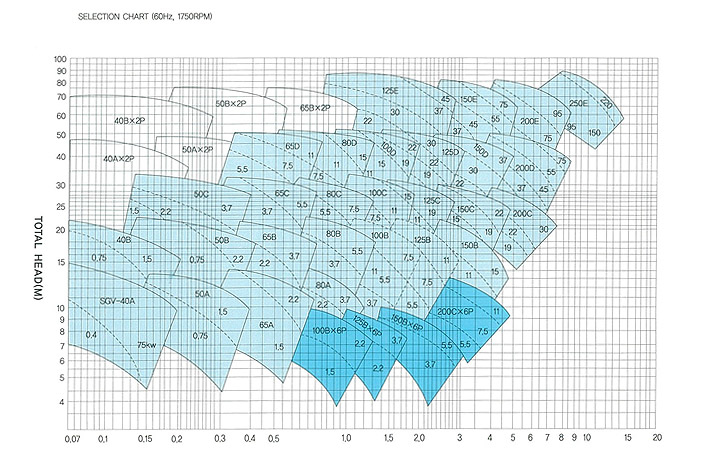

  SELECTION CHART (60Hz, 1750RPM)

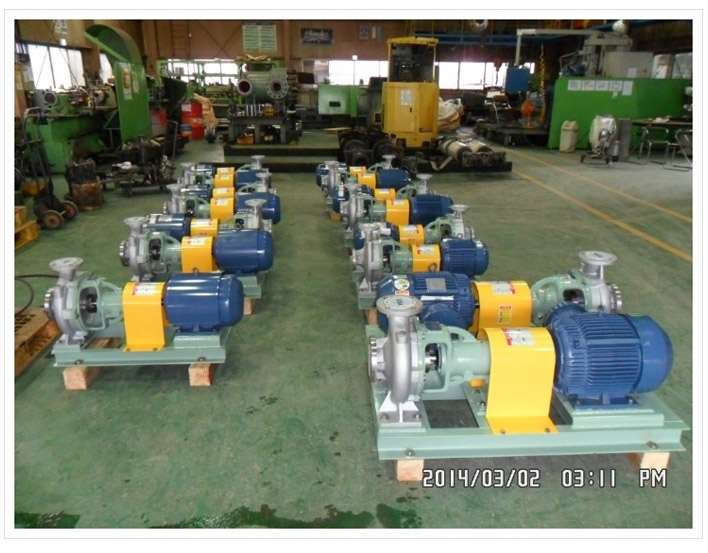

  납품실적

  • KG케이칼


  • 도금EGL  신예화 PUMP
