SGVI & SGVF

  SGVI (수직사류펌프)




  • 설계 및 구조적 특징
    - 설치 방법 : 1상식 및 2상식
    - 슬리브 베어링 : 고무베어링(물, 윤활), 청동(그리스윤활)
    - 스러스트 베어링 : 볼 및 롤러베어링(오일, 윤활)
    - 임펠러 : 3차원 깃을 가진 오픈 및 세미 오픈형


  • 사양범위
    - 전양정 : 4~20m
    - 토출량 : 10~100㎥/min
    - 온도 : 0~40℃
    - 구경 : 350~800mm
           ※ 표준사양 외 비규격품 주문제작 가능
       ※ IMPELLER  다단 장착 시 고양정 생산가능

  • 용도
    - 일반 산업 및 각 종 공장 : 취수, 송수, 배수
    - 화력발전소 : 냉각수용
    - 제철소 : 순환, 배수, 스케일 피트용
    - 하수도 : 유입, 방류
    - 상수도 : 취수, 송수
    - 농업 : 양수, 배수
    - 기타 : 토크 배수, 하천 배수

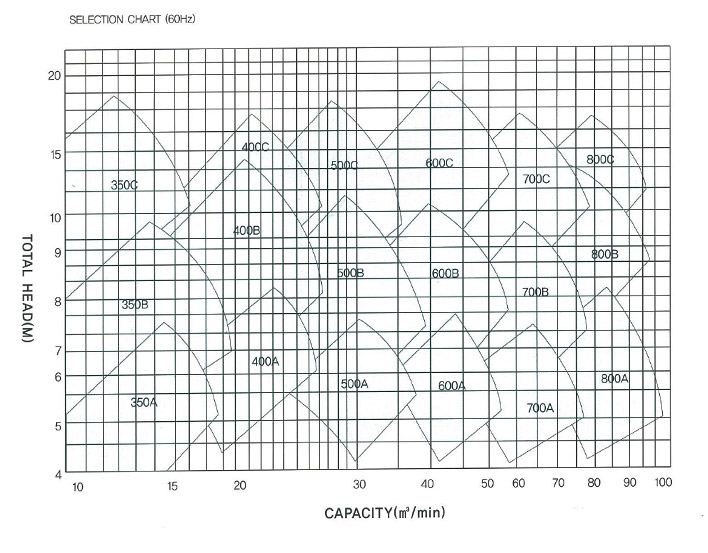

  • SELECTION CHART

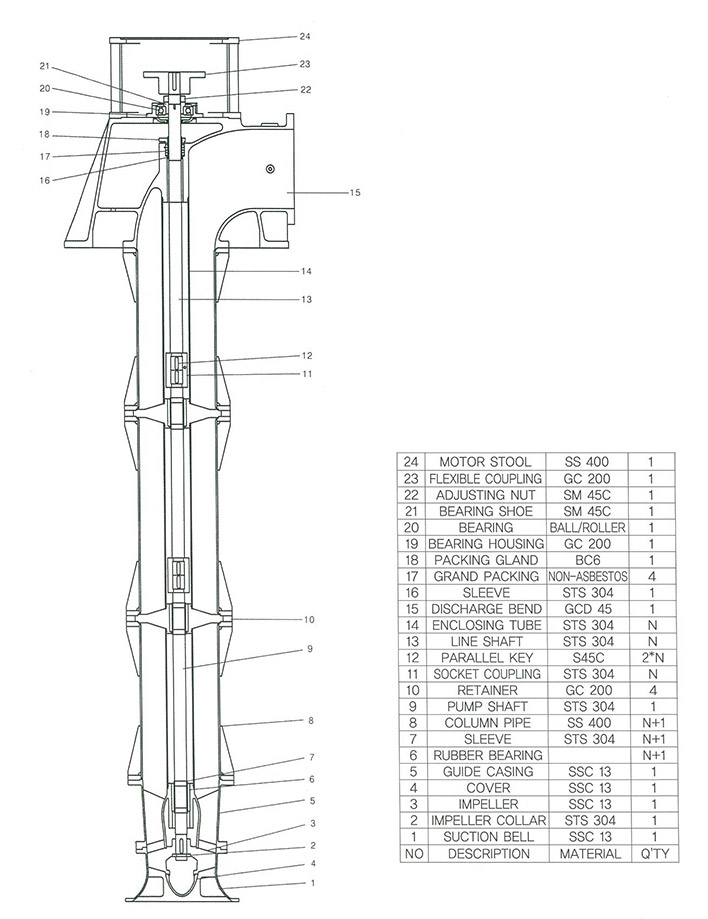

  • 조립단면도

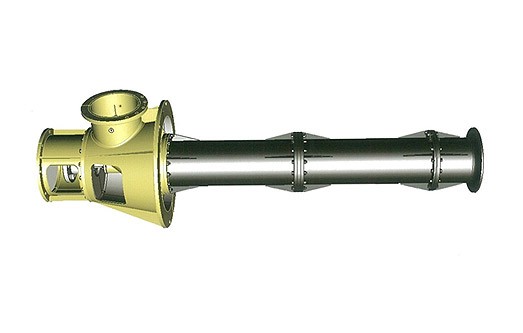

  SGVF (수직축류펌프)

  • 특징
    - 수직축류펌프는 수차에 걸치 실험에 의한 연구결과, 소음 및 진동이 적고 안정된 성능을 발휘하고 있으며, 높은 효율을 낼 수 있다.
          또한 운전이 쉽고 수명이 길어서 그 우수성을 보장 할 수 있다.

    - 구조 또한 간단하고 운전 및 설치가 간단하기 때문에 다른 펌프에 비해 가격 및 설치비가 적게 든다는 장점이 있다.


  • 사양범위
    - 안내케이싱, 토출곡관, 중간 컬럼으로 나누어져 있으며, 회전차는 여러 개의 프로펠러형 깃으로 되어 있으며, Coupling으로 연결되어 축 protective sleeve로 보호됩니다. Bearing은 Roller Bearing 혹은 ball bearing으로서 회전체의 중량 및 축 추력을 충분히 지지 할 수 있도록 설계되어있다.


  • 용도
    - 양정에 비하여 큰 유량을 낼 수 있으므로 주로 배수용, 상하수도용, 관개용, 해수.양수용 및 기타 산업 용수 공급용으로 널리 사용됩니다.


  • 표준사양
    - 구경 : 500~1700mm
    - 유량 : 20~400㎥/min
    - 전양정 : 2~6m

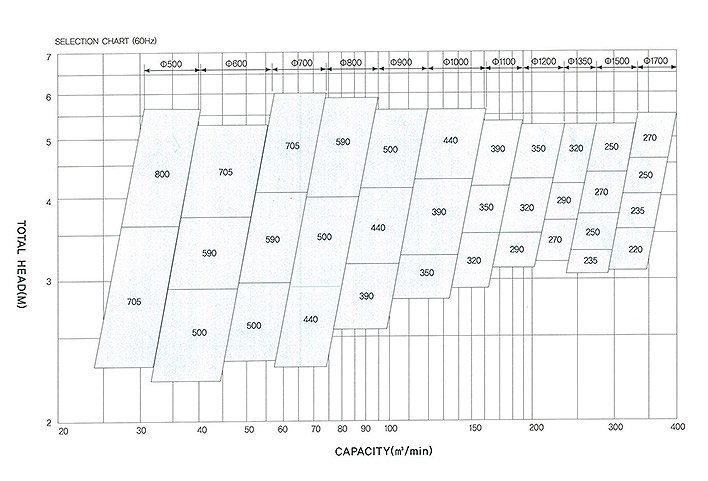

  • SELECTION CHART



  • 조립단면도

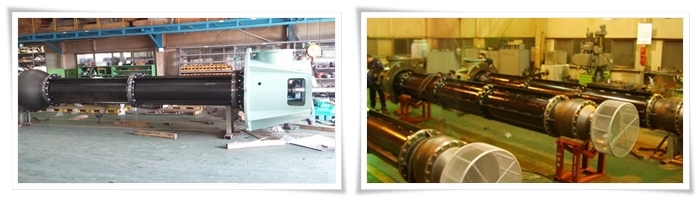

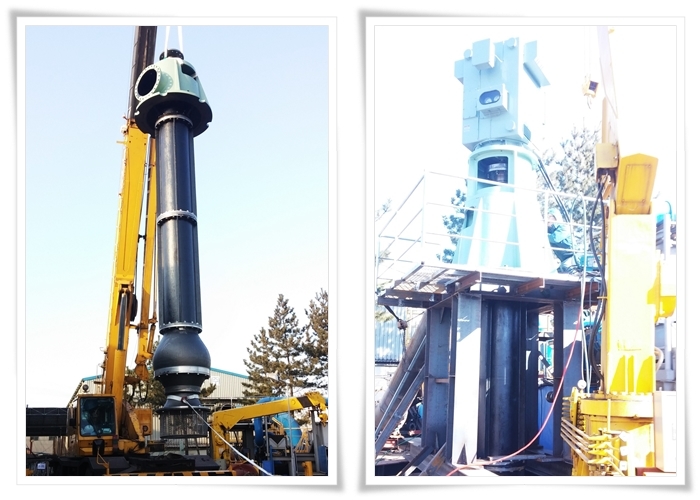

  시공 / 납품사례
